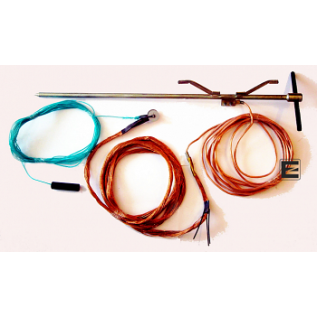

Устройсвто наброса для ВЛ без барабана УНП-10ВЛ

Модель: УНП-10ВЛ
Наличие: Есть в наличии

Цена: 0.00 р.

Кол-во:

- или - Купить 1 клик

В закладки
В сравнение

Описание Характеристики Испытания СИЗ

Устройство для наброса на провода УНП–10ВЛ предназначено для экстренного заземления  воздушных линий до 10кВ посредством осуществления короткого замыкания между проводами ВЛ и заземляющим  проводником, соединенным с землей.
Допустимый  диапазон  рабочих  температур  от  -45°С  до  +40°С.
Относительная  влажность  до  80%  при  25°С.

Рабочее  напряжение,  кВ                              10
Сечение  активной  части  закоротки,  мм²             50
Длина  активной  части  закоротки,  м                 4,5
Длина  заземляющей  части  закоротки,  м              15
Сечение  заземляющей  части  закоротки,  мм²          16
Длина  изолирующего    фала,  м                       25
Диаметр  изолирующего    фала,  мм²                   4
Длина  заземляющего электрода,  мм                    980
Диаметр  заземляющего электрода,  мм                  18
Масса  грузика,  кг                                   0,4
Масса  устройства , не  более, кг                     8

Чтобы в экстренном режиме произвести отключение ЛЭП, используют устройство наброса на провода (УНП). Для проведения данного мероприятия производят наброс на провода ЛЭП неизолированного провода, изготовленного из меди, вследствие чего происходит короткое замыкание между проводами воздушной линии и заземлением, подсоединенным к земле.

Изготавливают устройство по нормам ГОСТа и ТУ. Конструкция заземления УНП включает в себя:

электрод заземления;
неизолированный медный провод;
изолированный заземляющий провод;
изолированный фал с грузом;
устройство соединения неизолированного провода с фалом;
барабан.

Средний срок полезного использования заземления УНП составляет как минимум восемь лет.

Чтобы продлить период эксплуатации и обеспечить безопасные условия проведения работ, следует соблюдать правила использования устройства:

конкретное заземление УНП следует использовать в соответствии с показателем напряжения на линии;
проводить работы можно только с помощью исправных устройств наброса на провода воздушных линий с протоколом испытаний;
разрешается проводить работы при температуре от -45 до +45 градусов и влажности воздуха 80% при температуре +20 градусов;
перед использованием заземления проверяют его целостность, исправность; при обнаружении большого количества дефектов, а также при воздействии тока короткого замыкания устройство при дальнейших работах не используют.

Купить устройство наброса на провода УНП с протоколом в интернет - магазине

Интернет – магазин lablte.ru специализируется на продаже качественных средств индивидуальной и коллективной защиты, необходимых при работе с риском поражения электротоком.

В нашем каталоге представлены заземления УНП и другие изделия, которые можно приобрести на выгодных условиях:

в розницу и оптовыми партиями;
по лояльным ценам;
в комплекте с техдокументацией и протоколами электроиспытаний.

Мы быстро рассмотрим и выполним заявку на приобретение любого объема товара, при необходимости, предоставим компетентную консультацию.
