Указатели высокого напряжения УВНУ-10 СЗ КБ ТФ (аналог УВНУ-10СЗ-ИП КБ ТФ)

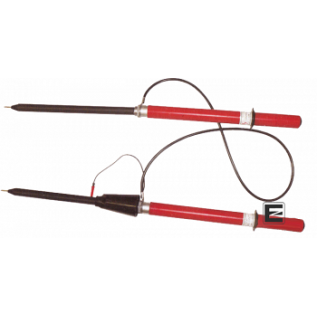

Указатель высокого напряжения комбинированный контактно-бесконтактный УВНУ-10 СЗ КБ ТФ ЭНЗА (аналог УВНУ-10СЗ-ИП КБ ТФ) предназначен для фазировки кабельных линий и силовых трансформаторов в электроустановках переменного тока напряжением от 6 до 10 кВ, частотой 50 и 60 Гц, при температуре от -45°С до +40°С и относительной влажности воздуха не выше 98% (при температуре +25°С).
Яркая импульсная индикация контактной и бесконтактной частей осуществляется двумя разноцветными светодиодами, одновременно красным и синим для контактной и только синим для бесконтактной части одновременно сопровождающаяся мощным прерывистым звуковым сигналом, сравнительно более частым и интенсивным при работе контактной и менее частым и интенсивным при работе бесконтактной части.

Элементы светозвуковой индикации указателя располагаются внутри затенителя, конструкция которого позволяет усилить светозвуковой сигнал за счет его направленного распространения.

Указатель обладает возможностью самопроверки как контактной, так и бесконтактной частей.

Надежная работа указателя достигается использованием в электрической схеме указателя микросхем и комплектующих элементов ведущих мировых производителей, а также литиевым источником питания марки CR-123 напряжением 3В ,емкостью 1500 мА/ч.

Низкая величина рабочего тока - 7,0 мА в режиме сигнализации контактной и бесконтактной частей, и 1 мА в режиме сигнализации бесконтактной части, позволяет использовать указатель без замены элемента питания в течении всего срока эксплуатации - 10 лет.

Порог срабатывания указателя с трубкой
фазировки УВНУ-10 СЗ КБ ТФ ЭНЗА при схеме согласного включения, В, не ниже 12700

при схеме встечного включения, В, не выше 1500Методы измерения      контактный и бесконтактный

Виды индикации:

Контактной части     световая: импульсная, двухцветная

звуковая:прерывистая

Бесконтактной части    световая:импульсная, одноцветная

звуковая:прерывистая


Величина рабочего тока, мА

Контактная часть 7 мА

Бесконтактнная часть 1 мА

Чувствительность бесконтактной части

указателя при работе в рапределительных устройствах

Для 6 кВ не менее 0,65 м

Для 10 кВ не менее 0,9 м

Расстояние до проводов воздушных линий, на котором

включается сигнализация бесконтактной части:

на ВЛ 6-10кВ 2-3м*

при повышении чувствительности до 12м

на ВЛ 35 кВ 9м
на ВЛ 110 кВ 20 м
на ВЛ 220 кВ 30 м
на ВЛ 330 кВ 50 м

Габаритные размеры указателя

в рабочем положениее, мм Ф 72 x 745
Габаритные размеры трубки фазировки
в рабочем положениее, мм Ф 52 x 745
Масса указателя с трубкой фазировки, кг, не более 0,9
Длина провода для фазировки, мм, не менее 1000
